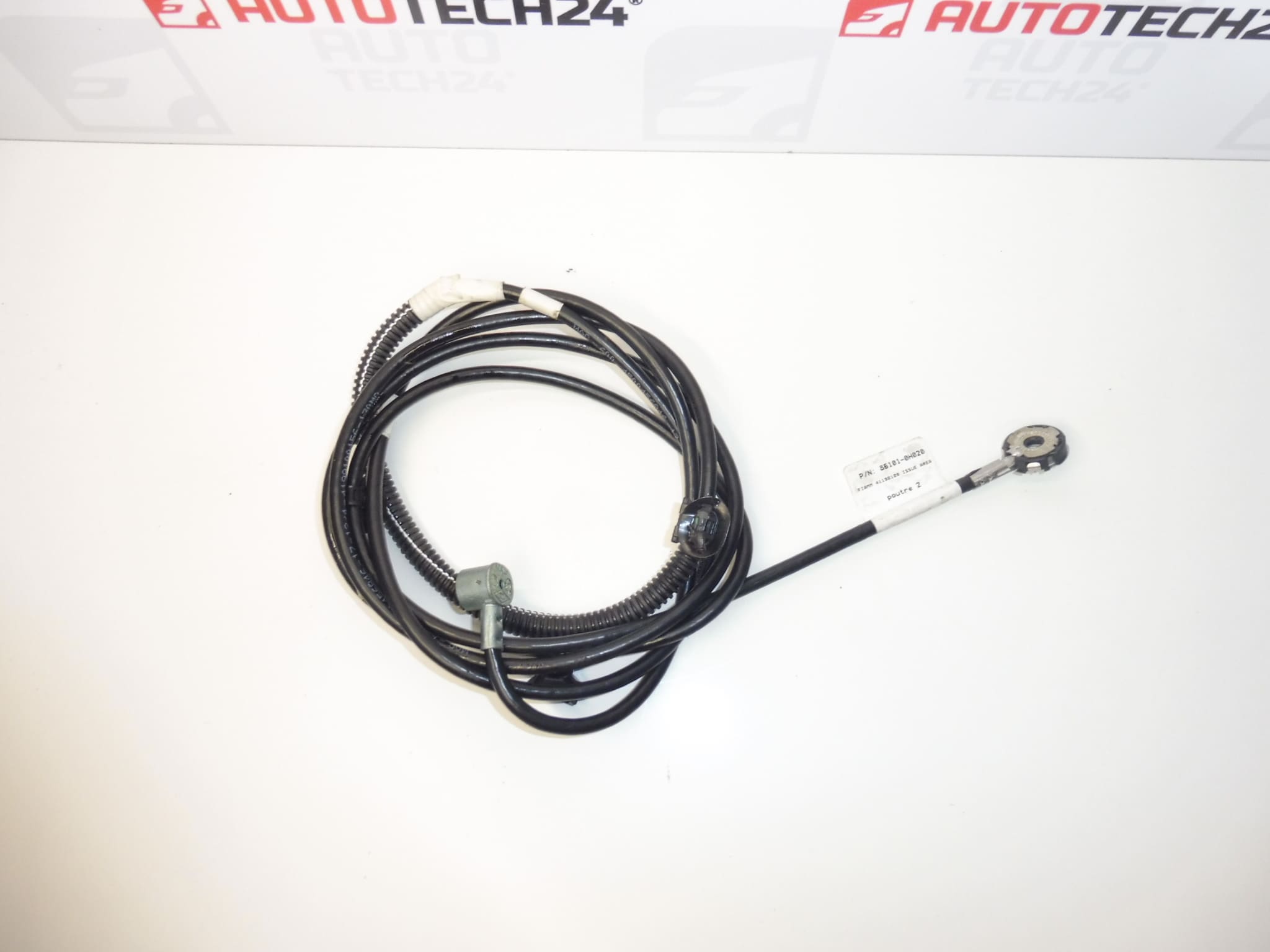

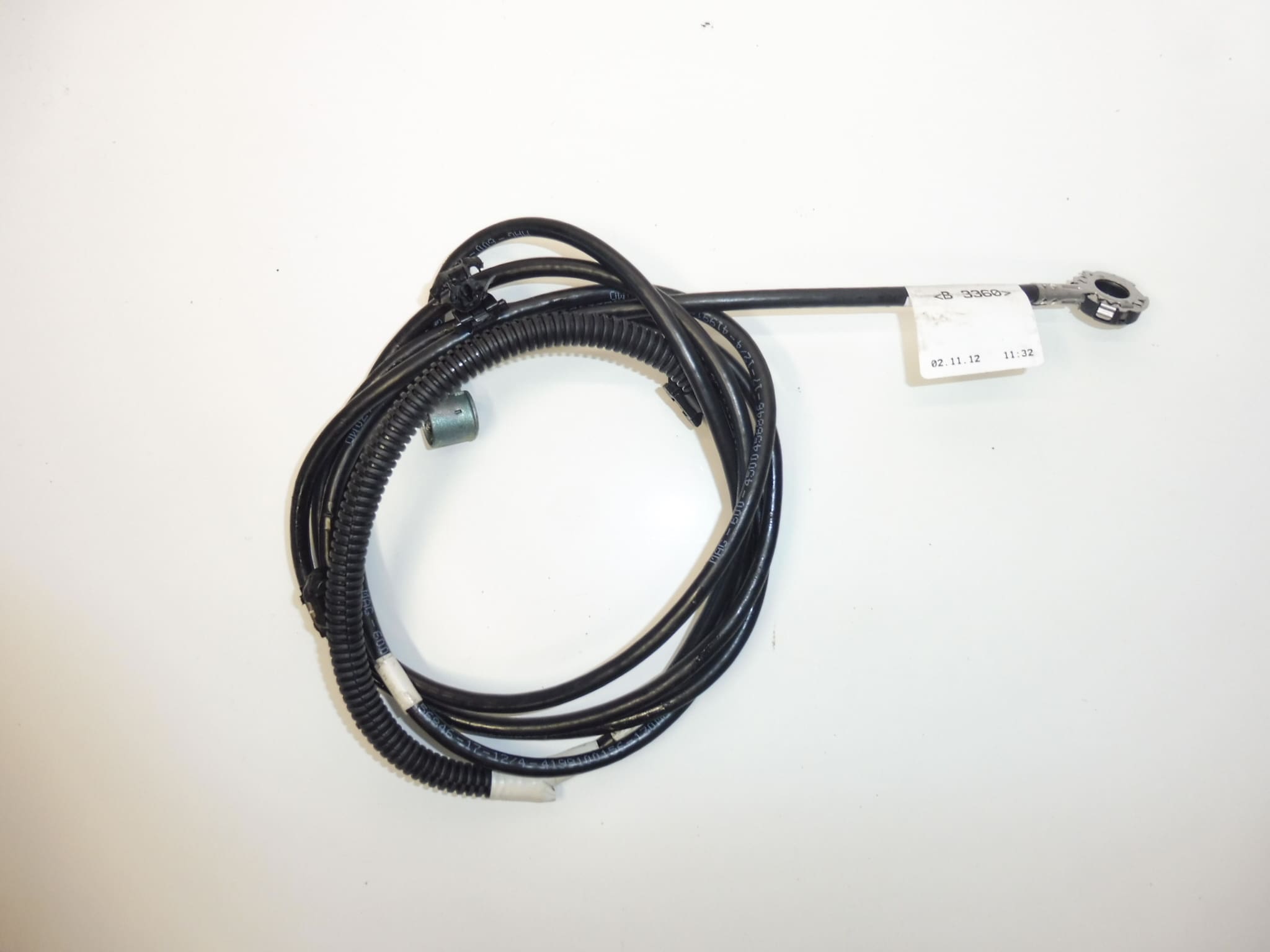

Cablaj antenă Citroen C1 Peugeot 107 86101-0H020 B000699880

Descriere

Mănunchi de fire pentru antenă pentru automobilele Citroen C1, Peugeot 107 și TOYOTA Aygo

Descrierea piesei

Mănunchiul de fire pentru antenă Citroen C1 / Peugeot 107 / TOYOTA Aygo, second-hand, este destinat conectării sistemului de antenă al vehiculului. În cazul reparării cablajului deteriorat al antenei, permite înlocuirea mănunchiului original fără îmbinări improvizate, care pot înrăutăți recepția radio. Pentru identificarea piesei sunt importante codurile 86101-0H020 și B000699880.

Înlocuirea mănunchiului de fire al antenei este recomandată mai ales în cazul întreruperii cablajului, al deteriorării izolației sau al defectării conectorilor. Totuși, recepția slabă poate avea și o altă cauză, de aceea, înainte de înlocuire, este recomandat să verificați și antena, precum și conectarea radioului auto. Înainte de a comanda, comparați codurile, conectorii și configurația cu mănunchiul demontat de pe vehicul.

Informații tehnice

• Producător: nespecificat; documentația menționează codul Stellantis CITROEN PEUGEOT.
• Model: Citroen C1, Peugeot 107 și TOYOTA Aygo, conform descrierii detaliate.
• Modele de pe etichete: PEUGEOT 3008 I | PEUGEOT 5008 I. Etichetele nu corespund descrierii detaliate și nu confirmă compatibilitatea cu aceste modele.
• Tipul piesei: mănunchi de fire pentru antenă.
• Stare: piesă auto second-hand.
• Alte numere: nespecificat.
• Alte coduri din documentație: NFP.

Coduri de produs

• Coduri de produs: 86101-0H020, B000699880.

La alegere, bazați-vă pe codul piesei originale și comparați totodată configurația fizică a mănunchiului de fire. Similitudinea conectorilor nu garantează, de una singură, că piesa este înlocuitorul potrivit.

Recomandări pentru montaj

În general, pentru acest tip de piesă se aplică următoarele: procedura de mai jos descrie înlocuirea cablajului antenei. Traseul exact al mănunchiului, accesul la conectori și demontarea tapițeriei depind de modelul și configurația concretă a vehiculului.

1) Înainte de montaj

• Comparați codurile, lungimea, ramificațiile, conectorii și punctele de fixare cu mănunchiul original.
• Verificați izolația, contactele, clemele de blocare ale conectorilor și eventualul ecranaj. Nu montați un mănunchi cu fire expuse, îndoiri accentuate sau contacte deteriorate.
• Verificați cauza defecțiunii, pentru ca noul mănunchi să nu fie expus aceleiași deteriorări.

2) Unelte și materiale necesare

De regulă, sunt utile unelte de mână obișnuite, în funcție de tipul îmbinărilor, o unealtă din plastic pentru desprinderea tapițeriei, o lanternă și mijloace adecvate pentru fixarea cablajului. Pentru măsurători electrice, utilizați un aparat de măsură adecvat și respectați schema electrică a vehiculului; nu introduceți sonde de măsurare nepotrivite în contacte.

3) Procedura de montaj pas cu pas

1. Opriți radioul auto și contactul. Înainte de a interveni asupra instalației electrice, respectați procedura producătorului pentru deconectarea în siguranță a bateriei.
2. Asigurați accesul la cablaj și la conectorii acestuia conform procedurii de service pentru vehiculul respectiv. Desprindeți tapițeria fără a forța.
3. Fotografiați traseul original al mănunchiului, punctele sale de fixare și orientarea conectorilor.
4. Deblocați clemele conectorilor și deconectați-i trăgând de corpul acestora, nu de cablu.
5. Scoateți treptat cablajul din cleme și suporturi. Nu interveniți asupra cablajului din apropiere sau asupra sistemelor de siguranță.
6. Comparați din nou mănunchiul demontat cu piesa de înlocuire, în special în ceea ce privește configurația capetelor și lungimea fiecărui segment.
7. Verificați traseul cablajului și eliminați cauzele frecării, strivirii sau contactului cu umezeala.
8. Montați mănunchiul de înlocuire pe traseul original. Păstrați curburi line și evitați tensionarea cablului în apropierea conectorilor.
9. Conectați conectorii și verificați dacă sunt blocați. Refaceți fixarea astfel încât cablul să nu fie strivit și nici să obstrucționeze zona.
10. Restabiliți alimentarea conform procedurii producătorului și verificați funcționarea radioului. Apoi montați la loc tapițeria și verificați ca marginile acesteia să nu prindă cablajul.

4) Verificări după montaj și testarea funcționării

Testați recepția mai multor posturi de radio și urmăriți eventualele întreruperi sau interferențe. Comparați rezultatul în condiții de recepție similare. În timpul unei scurte probe de drum, verificați dacă defecțiunea apare la vibrații; radioul nu trebuie să distragă atenția șoferului în timpul deplasării.

5) Cele mai frecvente greșeli de montaj și cum pot fi evitate

• Tragerea de cablu: deconectați conectorii numai după deblocare și țineți-i de corp.
• Îndoiri strânse și strivire: respectați traseul original și verificați poziționarea înainte de montarea tapițeriei.
• Conectori nefixați complet: verificați blocarea fiecărei îmbinări fără a folosi forță excesivă.
• Înlocuirea fără diagnosticarea cauzei: verificați mai întâi dacă antena, radioul auto sau conexiunile acestora sunt defecte.

Motive pentru deteriorarea piesei

În general, mănunchiurile de fire pentru antenă se deteriorează mai ales din cauza solicitărilor mecanice și a umezelii. Cauzele tipice sunt:

• Strivirea cablajului la montarea tapițeriei sau a altor componente.
• Frecarea izolației de margini și fixarea slăbită a cablajului.
• Îndoirea bruscă sau tragerea de cablu în timpul demontării.
• Umezeala și coroziunea ulterioară a contactelor.
• Modificări neprofesioniste, îmbinări nepotrivite sau deteriorarea ecranajului, dacă acesta face parte din cablaj.
